## CCTVカメラ

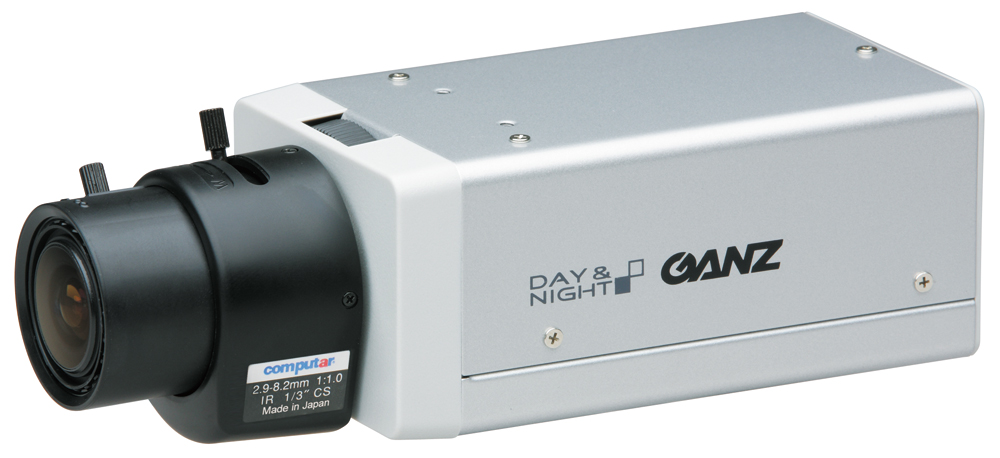

## ZC-YX270J　電源分離式カラーカメラ

![ZC-YX270J　電源分離式カラーカメラ](https://www.ganz.jp/hubfs/ganz/product/ZC-YX270J_m.jpg)

- デジタルWDR
- デジタルDay&Night
- 水平解像度700TVL
- ノイズリダクション／電子ズーム／プライバシーマスク
- 動体検知機能／揺れ補正機能
- プロファイル設定
- イージーフォーカス
- SENS UP機能
- AGC機能
- 逆光補正
- ホワイトバランス調整
- DeFOG機能

### 資料ダウンロード

- [![写真（JPEG）](https://www.ganz.jp/hubfs/ganz/img/bt_detail_photo.gif)](https://www.ganz.jp/hubfs/ganz/product/ZC-YX270J.jpg?hsLang=en)
- [![仕様書（PDF）](https://www.ganz.jp/hubfs/ganz/img/bt_detail_specification.gif)](https://www.ganz.jp/hubfs/ganz/downloads/SPDF/ZC-YX270J_SpecSheet_Japanese.pdf?hsLang=en)
- [![OSD説明書（PDF）](https://www.ganz.jp/hubfs/ganz/img/bt_detail_osd.gif)](https://www.ganz.jp/hubfs/ganz/downloads/MPDF/OSD_InstructionManual_Japanese.pdf?hsLang=en)

寸法、仕様一覧については上記「仕様書PDF」内に記載しております。

### 主要スペック

| 型番 | ZC-YX270J |
| --- | --- |
| カメラタイプ | 電源分離式カラーカメラ |
| レンズマウント | CSマウント |
| ＴＶ方式 | NTSC方式 |
| 走査方式 | 2 : 1インターレース |
| 撮像素子 | 1/3型 インターラインCCD |
| 有効画素数 | 48万画素 ： 976 (H) x 494 (V) |
| 映像出力 | 1.0V (p-p) / 75Ω |
| 水平解像度 | 700TVL |
| 走査周波数 | 15.734kHz (H) ／59.94Hz (V) |
| 最低被写体照度 (F1.2, 50IRE時) | 0.02 lx (カラー) (SENS UP (×512) ：0.00004 lx (カラー) ) |
| S/N 比 | 50dB以上 (AGC OFF時) |
| ガンマ特性 | 0.45 |
| 同期方式 | 内部同期 (INT.) 、電源同期 (L.L.) ：60Hz地域専用 |
| 電子シャッター | 電子シャッター ON ： 1/60 - 1/100,000秒 ＊1/1000秒 - 1/5000秒は、1/500秒ステップで設定可能 1/60秒固定 (フリッカレス：OFF) 　1/100秒固定 (フリッカレス：ON) |
| アイリス制御 | DC IRIS / AES / AIC / VIDEO IRIS |
| デジタルWDR | ON / OFF |
| 逆光補正 | ON / OFF |
| ホワイトバランス | ATW (Normal / Wide) / AWB / マニュアル |
| SENS UP | ON：オート (x2〜x512) / OFF |
| Day&Night設定 | ー |
| ノイズリダクション (2D/3D-DNR) | Extreme／High／Middle／Low |
| 電子ズーム | ON (最大16倍) ／OFF |
| Defog | ON／OFF |
| プロファイル設定 | 標準 / 高感度 / カジノ / ナトリウム灯 / プロファイル |
| AGC | ON (Extreme, High, Middle, Low) / OFF |
| ALC | −20 〜 + 20 |
| HLC | 検出レベル1〜3段階 |
| イージー・フォーカス | あり |
| プライバシーマスク | 最大16ヶ所, 11色, 透過設定：100%, 75%, 50% |
| 動体検知 | 全エリア検知　横6×縦4合計24画素 (最小ブロック) 、感度 (1〜10) |
| 揺れ補正 | ON／OFF |
| モニタ出力モード | CRT／LCD |
| 動作温度／湿度 | −10℃ 〜 ＋50℃／湿度85%以下 (ただし結露なきこと) |
| 保存温度／湿度 | −20℃〜 ＋60℃／湿度95%以下 (ただし結露なきこと) |
| 外形寸法(mm) | 60 (W) × 54 (H) × 119.4 (D) |
| 電源 | DC12V ± 10% (260mA) AC24V ± 10% (220mA) |
| 消費電力 | AC24V：220mA、3.1W DC12V：260mA |
| 重量 | 約320g |
| 端子 | 映像端子、オートアイリス端子、電源端子、モードセレクト端子 |
| MENU操作スイッチ | ５接点 (４方向、中央１点) 押しボタンスイッチ |
| 調整スイッチ | アイリスモード切替スイッチ：スライドスイッチ |
| 同梱品 | OSD操作説明書、取扱説明書 |
