ZC-YH214J 高解像度カラーカメラ
(2012年1月生産終了)

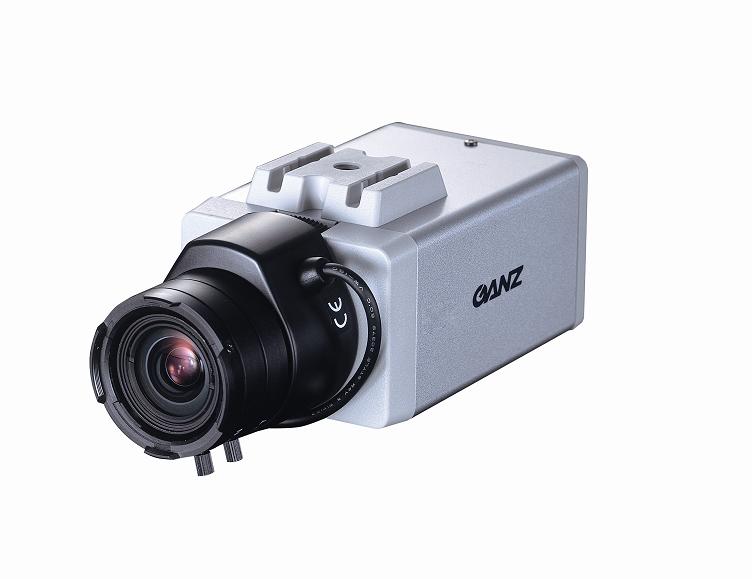

ZC-YH214J 高解像度カラーカメラ

・38万画素
・水平解像度540本以上
・デジタルDay&Night機能(昼夜超高速切替)
・最低被写体照度0.4lx(D D/N ON、F1.2 30IRE時)
・逆光補正(BLC)機能付き
・CSマウント/電源分離型(DC12V/AC24V)

CSマウント高解像度カラー電源分離型(2線式)

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-YH214J(高解像度カラーカメラ)
レンズマウント CSマウント
アイリス方式 DCアイリス:DC駆動方式自動絞りレンズ
AES:固定絞りレンズ
(1/60秒〜1/20,000秒自動電子シャッター)
VIDEO:駆動方式自動絞りレンズ
電源DC12V、50mA以下
映像信号0.7V(p-p)(ハイインピーダンス)
TV方式 NTSC方式
映像出力 1.0V(p-p)/75Ω
撮影素子 1/3型 インターライン転送方式CCD
走査方式 2:1 インターレース
有効画素数 768(H) × 494(V)
水平解像度 540TV本以上(中心部)
最低被写体照度 0.62lx(D D/N OFF)
SN比 50dB以上(AGC OFF時)
ホワイトバランス ATW
同期方式 INT./ L.L.(AC24V、60Hz時のみ使用可能)
電源電圧 AC24V ±10 %(50Hz/60Hz)
DC12V ±10 %
消費電力 4.5W以下
外形寸法 60 (W)mm × 54 (H)mm × 103.3 (D)mm
質量 約240g
入力/出力端子 映像出力:BNC
電源入力:端子台
オートアイリス出力:4ピンコネクター
