CCTVカメラシステム(生産終了品)

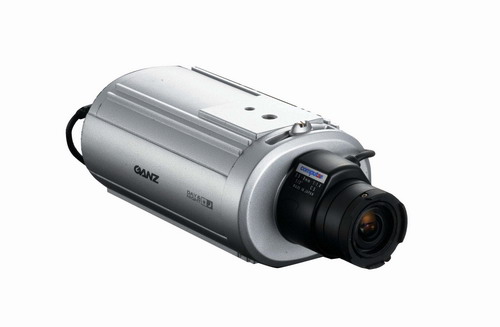

ZC-NH403 38万画素でセキュリティに幅広く活躍するCS マウントカメラ
(2009年生産終了)

ZC-NH403 38万画素でセキュリティに幅広く活躍するCS マウントカメラ

・明るい場所ではカラーカメラ、暗い場所では高感度白黒カメラとして昼夜とも高品質画像
・最低被写体照度0.03lx(F1.2、30IRE、ナイトモード時)
・OSD(オンスクリーンディスプレイ)メニューにより各レベル調整、補正値などの設定が可能
・水平解像度480TV本
・逆行補正機能
・輪郭補正機能
・RS-485による遠隔操作可能
・CSマウント/電源分離型(DC12V/AC24V)

Day&Nightカラー電源分離型(2線式)

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-NH403N (Day&Nightカラー/白黒切替え式CCDカメラ)
レンズマウント CSマウント
アイリス方式 AES:1/60〜1/100,000秒
TV方式 NTSC方式
映像出力 1.0V(p-p)/75Ω
撮影素子 1/3 型 インターライン転送方式CCD
走査方式 2:1 インターレース
有効画素数 768(H) x 494(V)
水平解像度 480TV本以上(中心部)
最低被写体照度 30IRE: 0.03lx(F1.2)
50IRE:0.06lx(F1.2)
SN比 50dB 以上(AGC OFF時)
ホワイトバランス ATW/ワンプッシュオート/マニュアル
同期方式 NT./ L.L.(AC24V、60Hz時のみ使用可能)
電源電圧 AC24V ±10 %
DC12V ±10 %
消費電力 4.5W以下
外形寸法 76 (W)mm × 61(H)mm × 134 (D)mm
質量 450g
入力/出力端子 映像出力:BNC
電源入力:端子台
オートアイリス出力(DC):4ピンコネクター
オートアイリス出力(VIDEO):3ピン端子台
RS4 85
