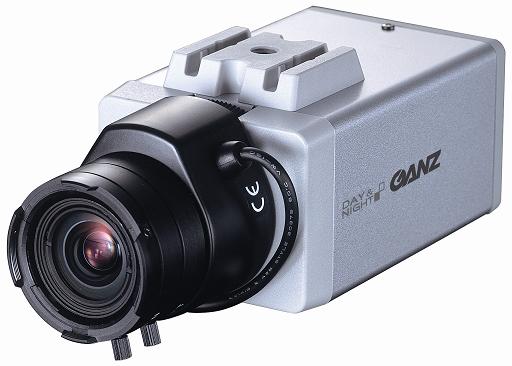

ZC-NH258J 高解像度Day&Nightカメラ
(2012年1月生産終了)

ZC-NH258J 高解像度Day&Nightカメラ

・高速昼夜モード切替え
・外部トリガー入力による白黒モード固定可能
 (赤外線投光器との併用時に有効)
・38万画素
・水平解像度540TV本以上
・最低被写体照度0.04lx(F1.2、30IRE、ナイトモード時)
・逆光補正(BLC)機能付き
・CSマウント/電源分離型(DC12V/AC24V)

Day&Night高解像度電源分離型(2線式)CSマウント

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-NH258J
(Day&Nightカラー/白黒切替え式CCDカメラ)
レンズマウント CSマウント
アイリス方式 DCアイリス:DC駆動方式自動絞りレンズ
AES:固定絞りレンズ
(1/60秒から1/20,000秒自動電子シャッター)
VIDEO:駆動方式自動絞りレンズ
電源DC12V、50mA以下
映像信号0.7V(p-p)(ハイインピーダンス)
TV方式 NTSC方式
映像出力 1.0V(p-p)/75Ω
撮影素子 1/3型 インターライン転送方式CCD
走査方式 2:1 インターレース
有効画素数 768(H) × 494(V)
水平解像度 540TV本以上(中心部)
最低被写体照度 30IRE: 0.04lx(F1.2、白黒時)
50IRE: 0.08lx(F1.2、白黒時)
赤外線照明併用:0.00lx
SN比 50dB以上(AGC OFF時)
ホワイトバランス ATW
同期方式 INT./ L.L.(AC24V、60Hz時のみ使用可能)
電源電圧 AC24V ±10 %(50Hz/60Hz)
DC12V ±10 %
消費電力 4.5W以下
外形寸法 60 (W)mm × 54 (H)mm × 103.3 (D)mm
質量 約240g
入力/出力端子 映像出力:BNC
電源入力:端子台
オートアイリス出力:4ピンコネクター
白黒固定端子:端子台
