CCTVカメラシステム(生産終了品)

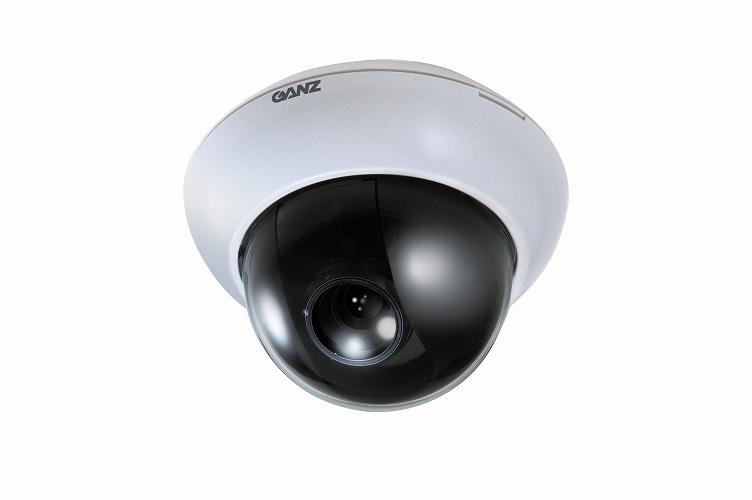

ZC-DN5212NHA 高解像度Day&Nightドームカメラ

ZC-DN5212NHA 高解像度Day&Night ドームカメラ

・屋内用途に最適な高速昼夜モードに切替え
・外部トリガー入力による白黒モード固定可能(赤外線投光機との併用時に有効)
・Day&Nightバリフォーカル(2.8mm〜12mm手動変倍)レンズ搭載
・自動絞り機能付き
・38万画素
・水平解像度540TV本以上
・電源分離型(DC12V/AC24V)
・空間に溶け込むドーム型デザイン
・簡単取付
・逆光補正機能
・テストモニタ用ケーブル付属
・三軸調整構造(水平:350°、垂直:180°、回転:350°)壁面取付可能

Day&Night高解像度電源分離型(2線式)ミニドーム

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-DN5212NHA
焦点距離 2.8mm 〜 12mm
最大口径比 01:01.3
F値 F1.2〜F360(DCオートアイリス)
画角(ワイド端〜テレ端) 対角 133 °〜29.7 °
水平 102.2 °〜23.7 °
垂直 74.2 °〜17.8 °
TV方式 NTSC
映像出力 1.0V(p-p)/75Ω
撮像素子 1/3型 インターライン転送方式CCD
走査方式 2:1 インターレース
走査周波 15.734kHz(H)/ 59.94Hz(V)
有効画素数 768(H) × 494(V)
水平解像度 540TV本以上
最低被写体照度 30IRE: 0.05lx(白黒時)
50IRE: 0.11lx(白黒時)
赤外線照明併用: 0.00lx
SN比 50dB以上(AGC ゲイン最小時)
ホワイトバランス ATW/AWB
同期方式 INT./ L.L.(内部同期/電源同期)
電源電圧 AC24V ±10% (60hz ±1hz)
DC12V ±10%
電子シャッター 1/60 秒固定(フリッカレス:OFF )
1/100 秒固定(フリッカレス:ON )
消費電力 3.0W(DC12V時)
4.2W/250mA(AC24V時)
外形寸法 144(φ) mm × 110(H) mm
質量 約490g
調整ボリューム DCアイリスレベル調整ボリューム
交流電源同期位相調整ボリューム
