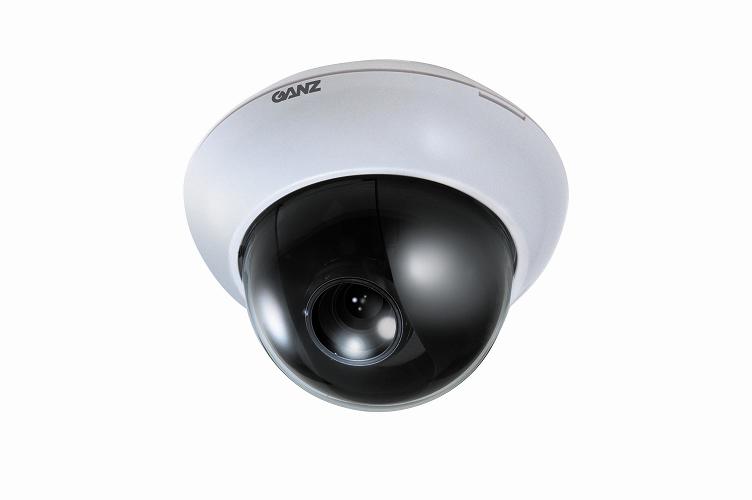

ZC-DN5212JPV 電源重畳型高解像度Day&Night ドームカメラ

ZC-DN5212JPV 電源重畳型高解像度Day&Night ドームカメラ

・水平解像度540TV本以上
・昼夜高速切替カメラ
・4倍バリフォーカルレンズ
・逆光補正機能
・3軸調整構造(水平: 350°、垂直: 180°、回転: 350°)
・天井埋込用アダプタリング付属

高解像度電源重畳型(ワンケーブル)

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-DN5212JPV
焦点距離 2.8mm 〜 12mm
最大口径比 01:01.3
F値 F1.2〜F360(DCオートアイリス)
画角(ワイド端〜テレ端) 対角 133°〜29.7°
水平 102.2°〜23.7°
垂直 74.2 °〜17.8°
TV方式 NTSC
映像出力 1.0V(p-p)/75Ω
撮像素子 1/3型 インターライン転送方式CCD
走査方式 2:1 インターレース
走査周波 15.734kHz(H)/ 59.94Hz(V)
有効画素数 768(H) x 494(V)
水平解像度 540TV本(中心部)
最低被写体照度 30IRE: 0.05lx(白黒時)
50IRE: 0.11lx(白黒時)
赤外線照明併用: 0.00lx
SN比 50dB 以上(AGC ゲイン最小時)
ホワイトバランス ATW/AWB
同期方式 INT./ L.L.(内部同期/電源同期)
電源電圧 専用コントローラ(ZP-CD402J/ZP-CD902J)から供給
電子シャッター 1/60 秒固定(フリッカレス:OFF )
1/100 秒固定(フリッカレス:ON )
消費電力 ---
外形寸法 144(φ)mm x 110(H)mm
質量 約490g
調整ボリューム DCアイリスレベル調整ボリューム
