CCTVカメラシステム(生産終了品)

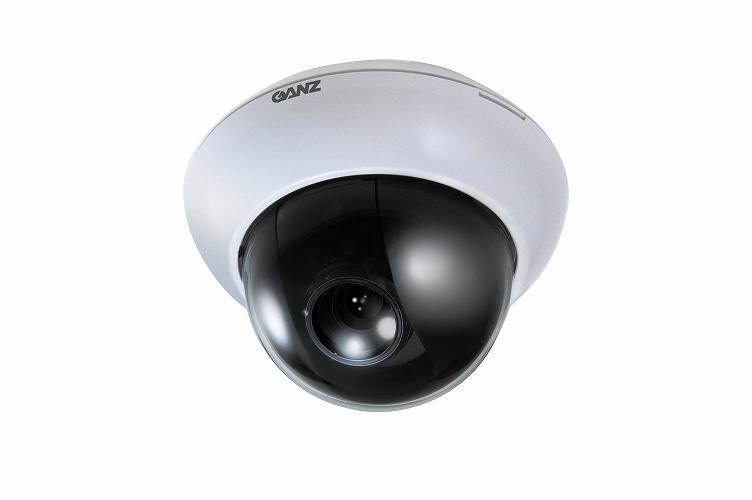

ZC-D5212JPV 電源重畳型高解像度カラードームカメラ
(2012年1月生産終了)

ZC-D5212JPV 電源重畳型高解像度

・水平解像度540TV本以上
・デジタルDay&Night機能(昼夜超高速切替)
・4倍バリフォーカルレンズ
・逆光補正機能
・3軸調整構造(水平:350°、垂直:180°、回転:350°)
・天井埋込用アダプタリング付属

高解像度電源重畳型(ワンケーブル)

資料ダウンロード

  • 写真(JPEG)
  • 仕様書(PDF)
  • 外形図(PDF)
  • 外形図(DXF)
  • 外形図(DWG)
  • カタログ(PDF)
  • 説明書(PDF)

主要スペック

型番 ZC-D5212JPV
焦点距離 2.8mm 〜 12mm
最大口径比 01:01.3
F値 F1.3〜F360(DCオートアイリス)
画角(ワイド端〜テレ端) 対角 121.8°〜29.6°
水平 98.2°〜23.8°
垂直 73.6 °〜17.8 °
TV方式 NTSC
映像出力 1.0V(p-p)/75Ω
撮像素子 1/3型 インターライン転送方式CCD
走査方式 2:1 インターレース
走査周波 15.734kHz(H)/ 59.94Hz(V)
有効画素数 768(H) × 494(V)
水平解像度 540TV本(中心部)
最低被写体照度 0.73lx(F1.2、30IRE時)
SN比 50dB以上(AGC ゲイン最小時)
ホワイトバランス ATW
同期方式 INT./ L.L.(内部同期/電源同期)
電源電圧 専用コントローラ(ZP-CD402J/ZP-CD902J)から供給
電子シャッター 1/60 秒固定(フリッカレス:OFF )
1/100 秒固定(フリッカレス:ON )
消費電力 3.0W(DC12V時)
4.2W/250mA(AC24V時)
外形寸法 144(φ)mm x 110(H)mm
質量 約490g
調整ボリューム DCアイリスレベル調整ボリューム
